HCE-406 HDMIスイッチ&分配器付きトランスミッター


製品概要
HCE-406 4ポートHDMIスイッチ、6ポート分岐ポート付HDMI送信機は、1080p@60HzのHDMI/DVI フルハイビジョンビデオ、双方向RS232信号および片方向IR赤外線制御信号をEthernet HUBやHCE-100R レシーバをカスケード接続し、CAT5e/6ケーブルを使って延長できます。各ユニット間は、最大100mまで延長でき、カスケード接続により、数百台を超えるディスプレイに延長できます。

4ポートのHDMIスイッチと6ポートの分配器付き送信機
HCE-406は、4ポートの1080p(1920x1080@60Hz) HDMI入力スイッチと6ポートの延長用分配器を持つ送信機で、HDMI、双方向RS232信号、IR信号を、2ポートの分岐ポートを持つ受信機またはEthernet HUBをカスケード接続し、数百台を超えるディスプレイに対してCAT5ケーブルを使い長距離延長できます。ただし、ユニット間の最大延長ケーブルは、100mです。

HDMIビデオをEthernet LANを介して長距離延長
HCE-406は、1080p(1920x1080@60Hz)のHDMIデジタルビデオ、双方向RS232信号、IR信号を、10/100Mbps Ethernet HUBまたはHCE-100R(HDMI受信機)やDCE-100R(Displayport受信機)をカスケード接続し、数百台を超えるディスプレイに対して長距離延長できます。ただし、ユニット間の最大延長ケーブルは、100mです。

HDMI 1.3bとHDCP 互換
HCE-100は、HDMI 1.3bとHDCP 2.0 互換で、DDCをサポートしているので、デジタルビデオ配信での各種問題にも適切に対応できます。

関連装置として、ローカル出力ポートを持つHDMI、RS232のHDMI over LAN延長機であるHCE-100 HDMIエクステンダー、4x4 HDMI マトリックススイッチ機能を持ちHCE-100Rレシーバとシステムを構成するHME-44A マトリックススイッチ&エクステンダーを参照して下さい。

更に、HDMIを光ファイバまたはCAT5ケーブルでNxN構成で延長できるHSE-100エクステンダー、Display port over LAN延長機のDCE-100エクステンダー、1080pアナログ・ビデオ、オーディオ、フルRS232を最大600mまで延長配信できるDS Vision 3000も参照して下さい。

デジタルサイネージでの導入事例に関しては、デジタルサイネージのアプリケーションをご参照下さい。


特 徴

●4ポートのHDMIスイッチと6ポートの分岐ポートを持つトランスミッタ
システムは、HCE-406トランスミッタと2chの分岐ポートを持つレシーバ(HCE-100R)から構成
●1080p@60HzのHDMI/DVI ビデオ、双方向RS232およびIR赤外線信号を1本のCAT5e/CAT6ケーブルにより最大100m延長可能
●Ethernet HUBやHCE-100Rレシーバをカスケード接続し(最大10レベル)、簡単にシステムを拡張できる
●HDMI 1.3とHDCP 互換
●DDC2Bをサポート
●HDオーディオ、5.1/6.1/7.1サラウンドオーディオをサポート
●双方向RS232(TX, RXのみ)をサポート
●HVD/ブルーレィプレーヤーなどをリモート制御するための赤外線パススルー機能
●Windows 98SE/XP/Vista/7/8/2000/2003server, Mac OS9/OSX, Linux, Solarisをサポート
●Display Port用レシーバ(DCE-100R)を利用可能
●HDMIローカル出力ポートを装備
●設置が簡単

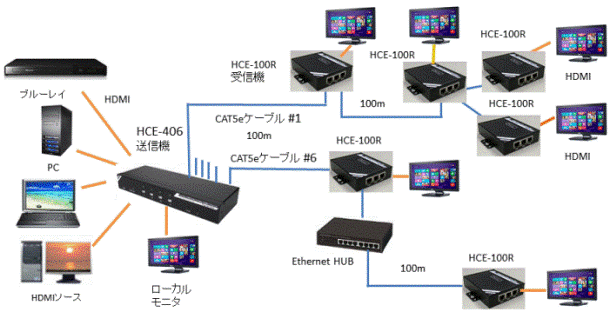

HCE-406 chart

HCE-406 4ポートHDMIスイッチ&6ポート分配器 システム構成例
HCE-406 front
HCE-406 前面

HCE-406 back
HCE-406 背面

HCE-100R
HCE-100R
2分配型リモート

主仕様
システム
ビデオ解像度 1080p(1920 x 1080 @ 60Hz) max
HDMI 入出力信号 HDMIシングルリンク、TMDS x1 (1.2 Vp-p
HDMI規格 HDMI 1.3b
HDCP HDCP 2.0互換
DDC DDC2B
オーディオ
HDオーディオ、5.1/6.1/7.1サラウンドオーディオをサポート
システムケーブル CAT5e/6  UTP/STP単線ストレートケーブル 2 x 4 芯 AWG 24
最大ケーブル長 ユニット間は、100m。Ethernet HUBまたはレシーバをカスケード接続して延長可能。
カスケード接続 最大10レベルまで
 RS232 双方向(TX, RXのみ)
赤外線パススルー 赤外線(IR)リモコンにより、受信機側からDVD/ブルーレイ プレーヤを制御可能
Ethernet HUB 10/100Mbps HUBを利用可能
動作温度 0℃〜+50℃
湿度 〜80% (結露なし)
無償保証 1年間
 システム構成部品 HCE-406
トランスミッタ
HCE-100R
2分配型レシーバ
コネクタなど
HDMI IN:HDMIメス x 4
HDMI OUT:HDMIメス x 1
LINE1~LINE6: RJ45 x 6(HDMI延長用出力)
オーディオ出力:3.5mmジャック
RS232:3.5mmジャック(TX, RXのみ)
IR:3.5mmジャック
入力選択:押しボタンスイッチx4
入力表示LED:緑LED x 4
LED:電源(赤)、LINK(緑)

HDMI Out:HDMIメス
LINE1~LINE3:RJ45 x 3(入力または出力ポート)
RS232:3.5mmジャック(TX, RXのみ)
IR:3.5mmジャック
RESET:押しボタンスイッチ
LED:電源(赤)、LINK(緑)
サイズ 98 x 275 x 38 mm 91 x 115 x 28 mm
 質量 850 g   380 g
 入力電源 AC100〜240V 0.5A   AC100〜240V 0.5A
供給電源 外部電源アダプタ
5VDC 2.0A
外部電源アダプタ
5VDC 2.0A
カタログは、こちら

*日本語マニュアルは、製品に添付して出荷されます。
